GRAPHOLIGHT GL-GREEN

GRAPHOLIGHT GL-GREEN

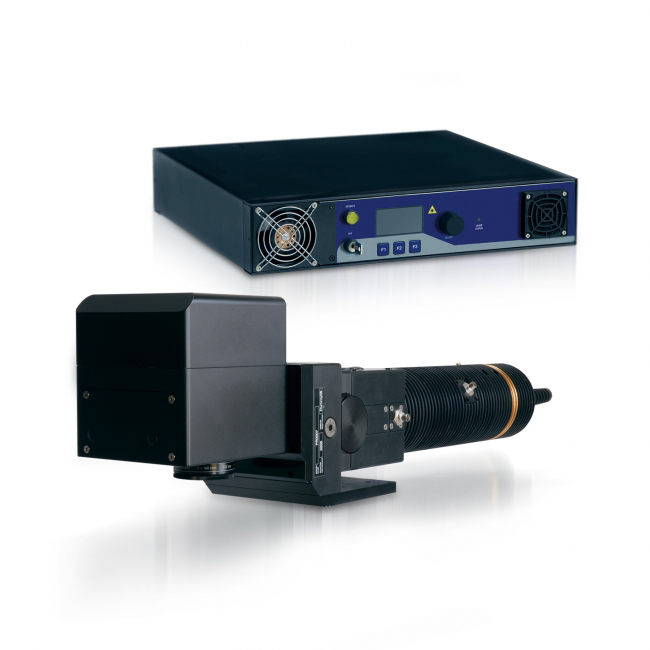

GL-Green



La piattaforma GraphoLigt-Green utilizza una SHG (Second harmonic generation) in un’architettura intracavitaria che massimizza l’efficienza di conversione del cristallo LBO non lineare (Lithium triborate).
I Laser GL-Green offrono tutti i vantaggi della piattaforma GL-VXX, come il raffreddamento ad aria, il design compatto, il controllo di potenza continuo e preciso e un basso consumo energetico.
I Laser GL-Green garantiscono una qualità del raggio molto elevata e un M2 <1,2 e si distinguono per la stabilità di potenza a lungo termine e per la stabilità degli impulsi.
I Laser GL-Green sono disponibili sia nella versione Marker sia nella versione OEM.

Caratteristiche e Vantaggi

• Facilità di integrazione e configurazione
• Elevata affidabilità
• Ridotta  “heat affected zone – HAZ”
• Ideali per la marcatura di circuiti stampati (PCB)
• Risultati eccellenti di marcatura su semiconduttori e silicio e su plastiche non additivate che non interagiscono con IR
• Kit di marcatura innovativo e software di marcatura semplice e intuitivo



Modelli Disponibili

GRAPHOLIGHT GL-GREEN 4W
GRAPHOLIGHT GL-GREEN 10W



CARATTERISTICHE TECNICHE



Modello

GL-Green 10W
GL-Green 4W

Laser Medium

Nd:YVO4 / L.B.O
Nd:YVO4 / L.B.O.

Lunghezza d’Onda

532 nm
532 nm

Potenza Nominale

10W ± 5% (@ laser aperture)
4W ± 5% (@ / laser aperture)

Qualità del Fascio

M2<1.3
M2<3
M2<1.3
M2<3

Pulse Width

12 ns (@20kHz)
12 ns (@20kHz)

Diodo di Puntamento

Class 2M Red diode laser λ= 635 ± 5nm; 3mW

Sistema di Raffreddamento

Aria

Alimentazione

DC 24V ÷ 28V ± 5%

Comunicazione

RS232; RS485; Ethernet

Conformità alle Normative CEE

2004/108: “Electromagnetic Compatibility”
2006/95/EEC: “Low voltage”

Conformità allo Standard Europeo

EN 60825-1, EN 60204-6-2, EN 61000-6-4

Obiettivi F-Theta

F100
F160
F254
F330*

Area Di Marcatura [mm]

60×60
120×120
180×180
230X230

Velocità di Marcatura

1000 char/s Roman S 1mm height
400 char/s Roman S
1mm height
1000 char/s Roman S 1mm height
400 char/s Roman S
1mm height

Opzioni

Focali: F160 STD; F100; F254; F330; Altre opzioni disponibili a richiesta
Beam Expander: 4X (STD); 9X; 6X; 2X; Altre opzioni disponibili a richiesta
Shutter Meccanico
Shutter Meccanico con Power meter
Alimentatore
*Soggetto a verifica applicativa
Sono presentati due prodotti con differenti valori di M2 per coprire diverse applicazioni. Il valore M2 = 1,3 è adatto per un’applicazione in cui è richiesta la massima risoluzione di marcatura, mentre il valore M2 = 3 è adatto quando è richiesta una maggiore uniformità nella sezione da marcare.
